Quite Machineryとは?
機械(空調・衛生設備)図面を短時間でより簡単に
作図/編集できる、AutoCADをフルカスタマイズした作図支援ソフトウェアです。
豊富なシンボル
■機械(空調・衛生設備)用のダクト部品・配管部品や器具、機器シンボルを約770個搭載

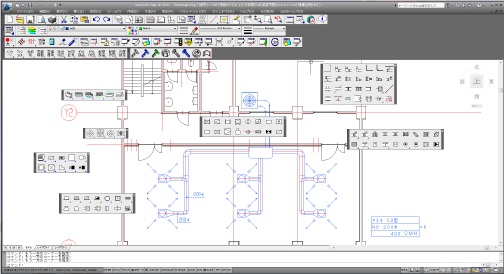

- ・【空調】ダクト部品や配管部品は、BCSシンボルを170個登録 冷媒塔等機器は、300個登録

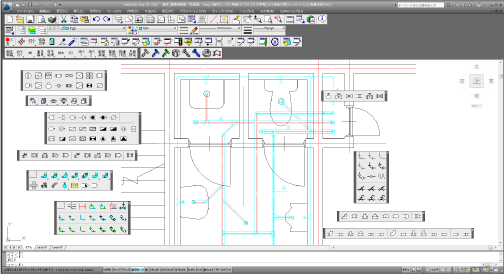

- ・【衛生】配管部品は、BCSシンボルを140個登録 衛生機器は、160個登録
- ・ 図面縮尺に応じてシンボル比率を変更する仕様なども準拠

優れた専用機能
■面倒なダクト作図や配管作図は専用コマンドで簡単操作!!
ダクト作図 | 角・丸・単線など、5種類のダクト専用コマンドで作図可能 |
空調配管作図 | 一般配管、冷媒管、排水管など、8種類の配管専用コマンドで作図可能> |
衛生配管作図 | 給水VP・排水VP・ドレネジ・MD継手・耐火二層管など9種類を登録 |

多彩な付加機能
■様々な作図・編集機能を搭載し、作図効率を大幅に軽減!!
リアクタ機能 | シンボル挿入時、削除時など自動で線分修復を行います。 |
特殊文字 | キロ程の「K」や「M」など鉄道図面特有の上付・下付の表現が可能。 また「(((」や「?」などの特殊文字も扱えます。 |
連続印刷 | 印刷設定をせずに、選択した複数の図面を連続(一括)で印刷可能。 |
図面切り出し | 台帳図面から図面の一部だけを切り出し、修正箇所を元図へ反映。 |
工事しゅん功図反映 | 作業種別機能や旗上げ機能で「工事図」が簡単に作図可能。 また、台帳化機能でしゅん功図へ変換します。 |
ATS制御図自動作成 | ATS地上子や信号機の名称・キロ程情報を入力することにより、 制御図表を自動生成。また、勾配図も作成可能。 |
図面比較 | 新旧の図面のデータ比較をし、差異のある図形とその情報を一覧表示します。 |
動作環境
■Quite CADシリーズ 動作環境 ※AutoCAD Map3D 2011に準拠する。
OS | Microsoft Windows 7(Professional 以上)日本語 32ビット Microsoft Windows XP Professional SP2以降 日本語 32ビット |
CPU | Intel Pentium 4またはAMD Athlonデュアルコア 1.6GHz以上のSSE2対応 (Windows7使用時 Intel Pentium 4またはAMD Athlonデュアルコア 3.0GHz以上のSSE2対応) |
メモリ | 2GB以上(推奨4GB) |
ディスクの 空き容量 |
DVDによるインストールの場合:3GB ダウンロードによるインストールの場合:6GB |
ディスプレイ | 1024×768 TrueColor(1280×1024 TrueColor推奨) グラフィックスカード:128MB以上のメモリ実装、 ハードウェアアクセラレーション、DirectX9.0c以降に対応した認定品 |
ブラウザ | Microsoft Internet Explorer 7.0以降 |
その他必要な ソフトウェア |
.NET Framework Version 3.5 SP1 |
周辺機器 | マイクロソフト社製マウスまたは互換製品 |
インストール メディア |
DVD |
