Quite 保線のご紹介

Quite 保線とは?

保線/土木図面を短時間でより簡単に作図/編集できる、AutoCAD Map3Dを
フルカスタマイズした作図支援ソフトウェアです。

地図作成機能

  • ■ 大きな図面から必要な情報を検索、表示、切り出し、新たな図面を作成
  • ■ 複数の図面をあたかも1枚の図面のように扱えるアタッチ機能
  • ■ 図面に設備情報などを追加し、台帳データの管理を簡素化
  • ■ 歪んだ図面も多点補正機能で正確に位置合わせが可能
  • ■ ばらばらの線分図形を自動でつなげて一本のポリラインに変換

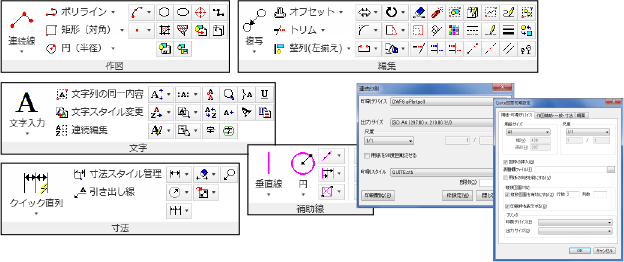

強化された基本機能

■AutoCAD Map3Dの基本作図機能をさらに使いやすく!!

作図 補助線、角度線分、断面線、クリップ機能など
編集 オフセット各種、シンボル整列、シンボル交換、線分部分変更など
文字記入 角度付文字、一括・連続編集、文字列同一化、文字高変更など
寸法記入 線分寸法、角度寸法、引き出し線、バルーン、寸法編集など
その他機能 複数図面枠設定、連続印刷機能など

動作環境

■Quite CADシリーズ 動作環境 ※AutoCAD Map3D 2011に準拠する。

OS Microsoft Windows 7(Professional 以上)日本語 32ビット
Microsoft Windows XP Professional SP2以降 日本語 32ビット
CPU Intel Pentium 4またはAMD Athlonデュアルコア 1.6GHz以上のSSE2対応
(Windows7使用時 Intel Pentium 4またはAMD Athlonデュアルコア 3.0GHz以上のSSE2対応)
メモリ 2GB以上(推奨4GB)
ディスクの
空き容量
DVDによるインストールの場合:3GB
ダウンロードによるインストールの場合:6GB
ディスプレイ 1024×768 TrueColor(1280×1024 TrueColor推奨)
グラフィックスカード:128MB以上のメモリ実装、
ハードウェアアクセラレーション、DirectX9.0c以降に対応した認定品
ブラウザ Microsoft Internet Explorer 7.0以降
その他必要な
ソフトウェア
.NET Framework Version 3.5 SP1
周辺機器 マイクロソフト社製マウスまたは互換製品
インストール
メディア
DVD
